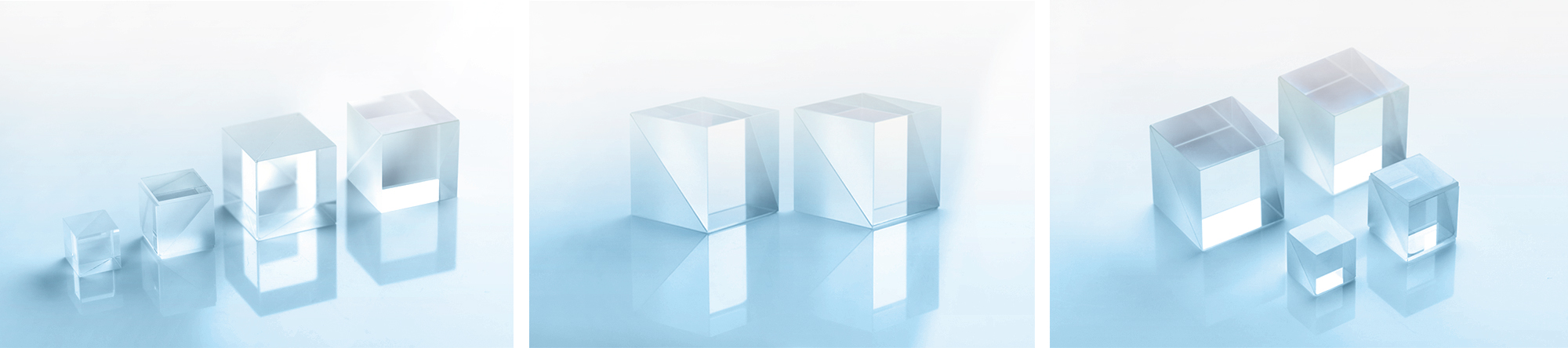

ビームスプリッターは、光ビームを分離または結合するために使用されます。 CASXIが提供する最も一般的なタイプは、フラットプレートとキューブです。 フラットプレートは吸収率が低いため、ほとんどのレーザ用途で使用されています。 キューブ型は低出力用途に便利で保護された形状です。 ビームスプリッタの性能はコーティングの仕様に大きく依存します。 各ビームスプリッタタイプのコーティングカーブについては、コーティングをご参照ください。
| ビームスプリッター | スペクトル | 特徴 |
ビームスプリッタープレート | 広帯域波長 | ビームスプリッタープレートは高出力レーザーに使用できます。 ビームスプリッタプレートを使用する場合、ビームの2つの部分が異なる光路を伝播することを覚えておくことが重要です。 光路は入射角とフラットビームスプリッタの厚みに左右されます。 |
| 単一波長 | ||
キューブスプリッター |
広帯域波長 | ビームスプリッタープレートと比較して、CASIXのビームスプリッターキューブには次の利点があります： • 反射ビームと透過ビームの経路長は同じである • 透過ビームは変位も偏向もしない • 安定性とコンパクト性 • 操作が簡単 • 設置・調整が簡単 |
| 単一波長 | ||
ペンタビームスプリッター | 広帯域波長 630-680nm | ペンタビームスプリッターは、ペンタプリズムとウェッジから構成されています。 ビームスプリッターキューブと同様、以下の特徴があります： • 透過ビームは変位も偏向もしません • 安定性とコンパクト性 • 操作が簡単 |
偏光ビームスプリッタ立方体 | 広帯域波長 | プリズムは偏光子、ビームスプリッター、ビームコンバイナーとして使用できます。 入力ビームと平行な出力ビームはP偏光と呼ばれ、直交する出力ビームはS偏光と定義されます。
|
| 単一波長 |
